Nowy Gramofon - Część II

(Część poprzednia)

Główną myślą konstrukcyjną tego gramofonu była całkowita jej „otwartość”.

Tak naprawdę to jego budowniczy posługując się gotowymi elementami mógłby wykonać urządzenia nie tylko o różnej koncepcji, ale także w ramach jednej koncepcji uzyskać odmienny wygląd i co ważne ciężar konstrukcji.

Zacznijmy od koncepcji.

Aby przedstawić różne warianty należałoby je dla potrzeb tego tekstu po prostu zbudować. Ponieważ jest to dość pracochłonne zrobiono dla potrzeb testów tylko kilka wariantów, a pozostałe zbudowano jedynie w świecie wirtualnym z wykorzystaniem jednego z programów do projektowania bryłowego.

Główne odmiany możliwe do zbudowania to:

Gramofon złożony z elementów wolnostojących.

Innymi słowy wszystkie jego elementy stoją niezależnie na podłożu (stole, półce, platformie). Oczywiście aby cały układ funkcjonował to wszystkie jego elementy muszą być odpowiednio ciężkie. To uda się zrealizować dzięki wypełnieniu elementów podstawy (obecnie plinty) odpowiednim materiałem.

Ale o tym już w dalszej części. Gdyby ktoś chciał jeszcze bardziej zwiększyć ciężar to może tego stosunkowo łatwo dokonać stosując „rury” puszek o większej wysokości. Należy to jednak wprzódy chociaż oszacować, bowiem gramofon może się okazać całkiem nieprzenośny. Wolnostojące elementy, to podstawa talerza silnik z obudową i ramiona z obudowami.

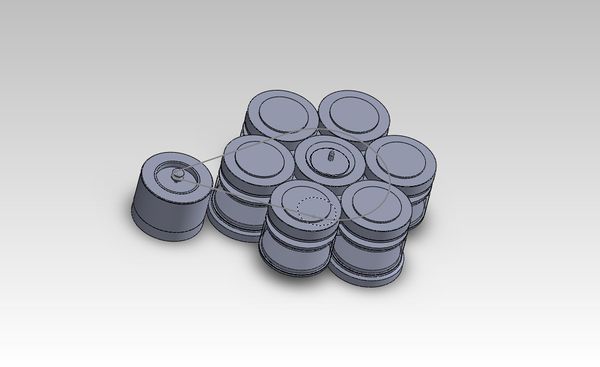

Napęd z wolnostojącym silnikiem do którego można dostawić ramiona stojące na własnych podstawach.

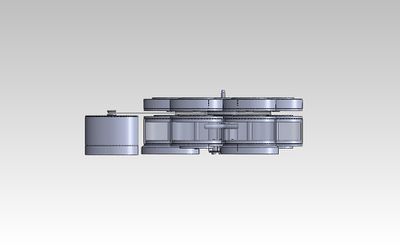

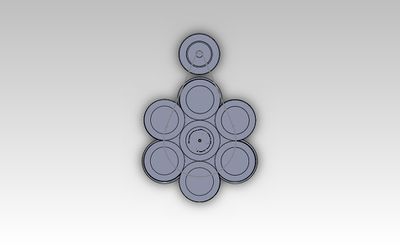

00 zdezintegrowany z talerzem i silnikiem-1.JPG00 zdezintegrowany z talerzem i silnikiem-2.JPG

00 zdezintegrowany z talerzem i silnikiem-3.JPG

Ten wariant jest przydatny we wszelkiego rodzaju eksperymentach, bowiem wymiana czy ustawienie innego ramienia (ramion) jest technicznie łatwe. Do wstępnego ustawienia wystarczy długa suwmiarka a do dokładnego wystarczy szablon, (który jak wiadomo można sobie wykonać samemu :) )

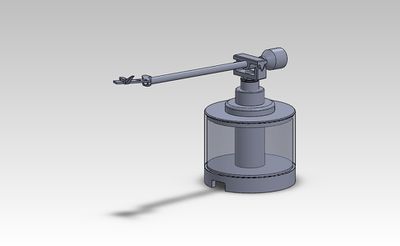

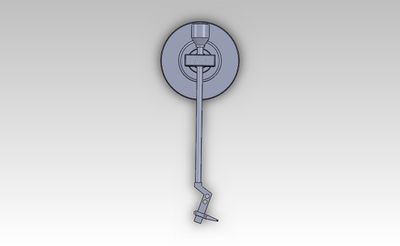

Przykładowe ramię wraz z postumentem.

00-zespol podstawy ramienia z ramieniem -2.JPG00-zespol podstawy ramienia z ramieniem -1.JPG

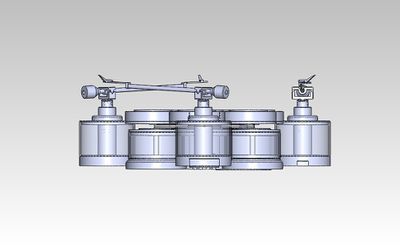

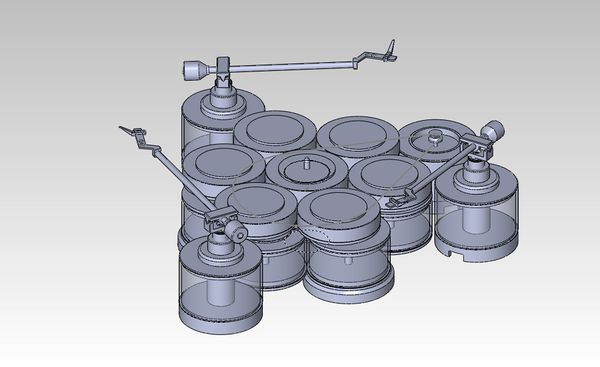

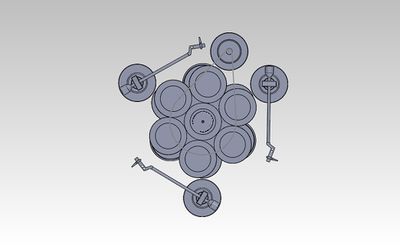

A tak będzie wyglądała wersja z trzema raminonami wolnostojącymi:

00 zdezintegrowany z talerzem i silnikiem- 3ramiona-1.JPG00 zdezintegrowany z talerzem i silnikiem- 3ramiona-2.JPG

00 zdezintegrowany z talerzem i silnikiem- 3ramiona-3.JPG

Gramofon ze „zintegrowanym” ramieniem (ramionami) i wolnostojącym silnikiem.

W opisywanej konstrukcji można zainstalować 1, 2 lub 3 ramiona, bez specjalnych ograniczeń, co do ich długości. Napęd jest wtedy przekazywany na koło napędowe talerza przy pomocy paska gumowego.

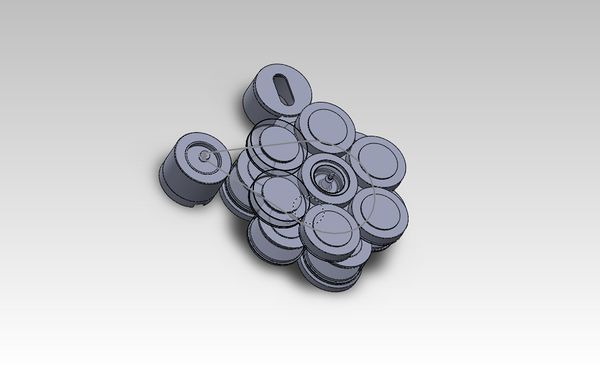

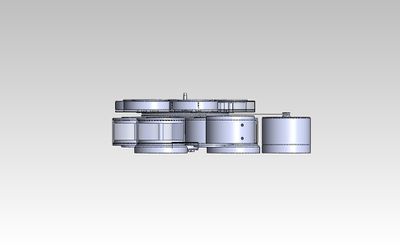

Wersja z jednym ramieniem:

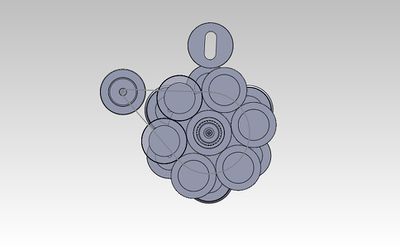

00 silnik wolnostojacy 1 ramie-3.JPG00 silnik wolnostojacy 1 ramie-1.JPG

00 silnik wolnostojacy 1 ramie-2.JPG

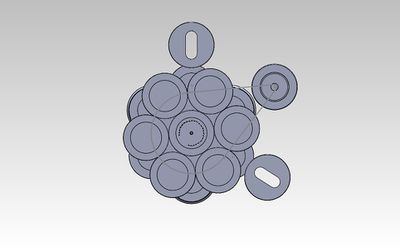

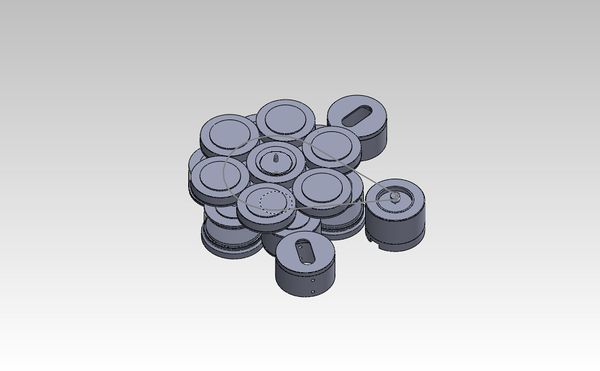

Wersja z dwoma ramionami:

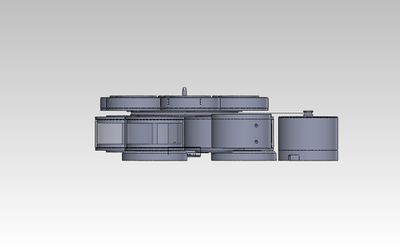

Silnik wolnostojacy 2 ramiona-1.JPGSilnik wolnostojacy 2 ramiona-2.JPG

00 silnik wolnostojacy 2 ramiona-3.JPG

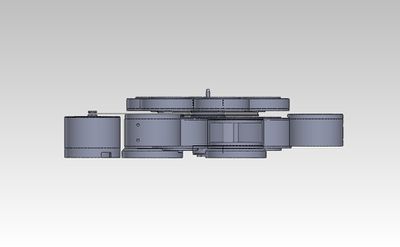

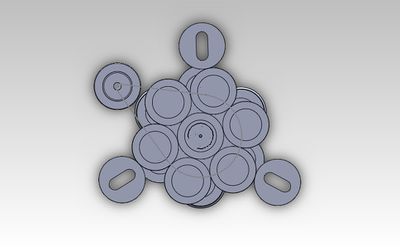

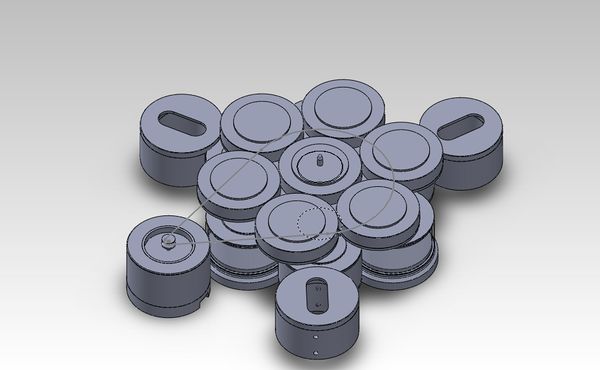

Wersja z trzema ramionami:

Silnik wolnostojacy 3 ramiona-1.JPGSilnik wolnostojacy 3 ramiona-2.JPG

Silnik wolnostojacy 3 ramiona-3.JPG

Gramofon „zintegrowany”.

Tzn. taki gdzie zarówno ramiona jak silnik umieszczone są w walcach stanowiących „płatki” naszego „kwiatka”. Napęd realizowany paskiem gumowym.

Ta wersja jest dla tych, którzy obawiają się eksperymentowania, jednak nie są całkowicie pozbawieni te możliwości bo można jednak zamontować dwa ramiona i dokonywać porównywania np. różnych wkładek.

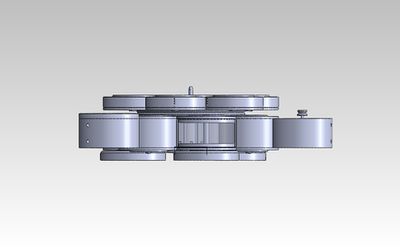

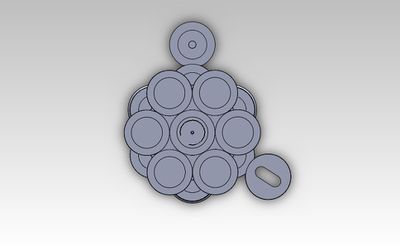

Wersja z jednym ramieniem o "standardowej" długości:

00 zintegrowany 1 ramiie-1.JPG00 zintegrowany 1 ramiie-2.JPG

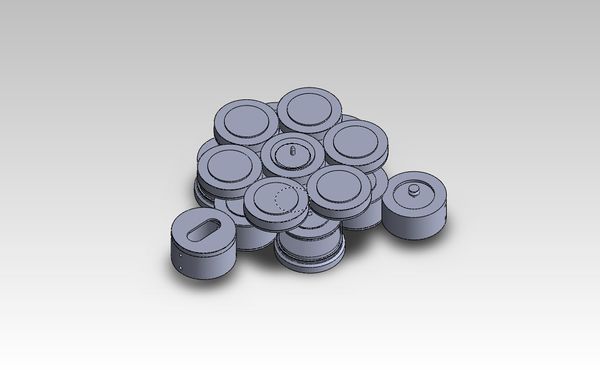

00 zintegrowany 1 ramiie-3.JPG

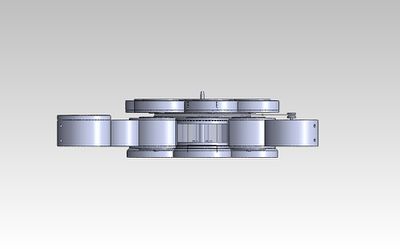

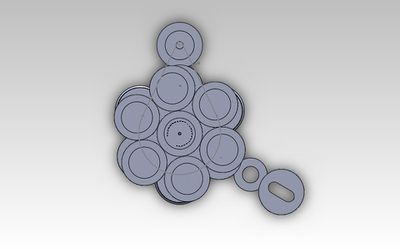

Wersja z jednym "długim" ramieniem.

Jak długim ? O tym decyduje wielkość wkładki między elementem nośnym postumentu a podstawą ramienia. Oznacza to, że ramie może być dowolne (w granicach zdrowego rozsądku).

00 zintegrowany 1 ramiie dlugie-1.JPG00 zintegrowany 1 ramiie dlugie-2.JPG

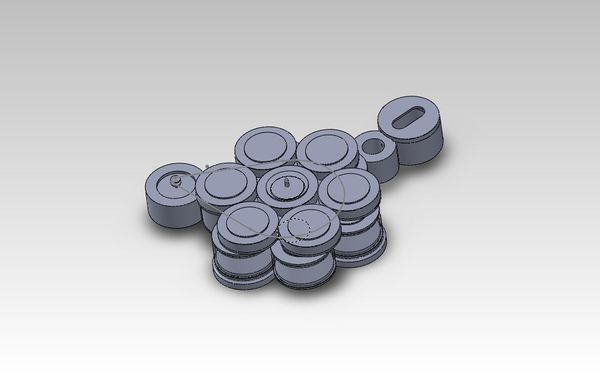

00 zintegrowany 1 ramiie dlugie-3.JPG

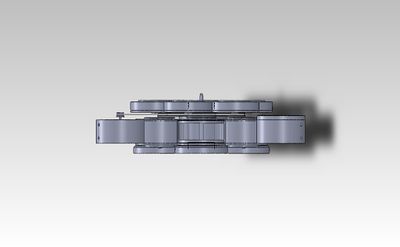

Wersja z dwoma ramionami:

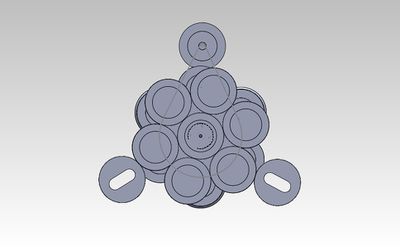

00 zintegrowany 3 uchwyty 2 ramiona-1.JPG00 zintegrowany 3 uchwyty 2 ramiona-3.JPG

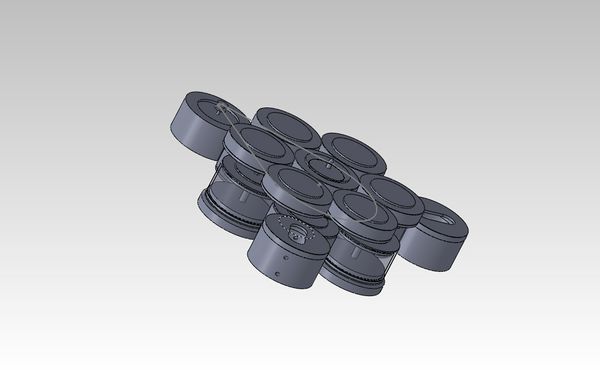

00 zintegrowany 3 uchwyty 2 ramiona-2.JPG

Gramofony inne.

Czyli np. zintegrowany silnik i wolnostojące ramię (ramiona) lub zintegrowany silnik i jedno ramię, a drugie ramię wolnostojące.

Ponadto możliwe są jeszcze dodatkowe warianty takie jak:

  • Podstawa w kształcie kwiatka, ale z tradycyjnym talerzem, dla wyznawców przysysania, przykręcania lub dociskania płyty gramofonowej talerza.
  • Gramofon zbudowany z dodatkowym zawieszeniem (subchassis).
  • Gramofon z silnikiem schowanym pod talerzem, co umożliwia budowę gramofonu „zintegrowanego” z trzema ramionami
  • Gramofon z napędem centralnym (direct drive). Ponieważ w tzw. międzyczasie zdobyliśmy spore doświadczenie w budowie gramofonów DD to można owo doświadczenie wdrożyć także tutaj.

Ta ostatnia grupa gramofonów nie została fizycznie zbudowana, ale powstała pewna ilość szkiców i podzespołów do realizacji tych wariantów.

W kolejnej odsłonie wrócimy ze świata rysunków do realnych przedmiotów i poświęcimy trochę uwagi wyglądowi gramofonu.


Tekst i zdjęcia Maciej Tułodziecki


(Część następna)
