NN

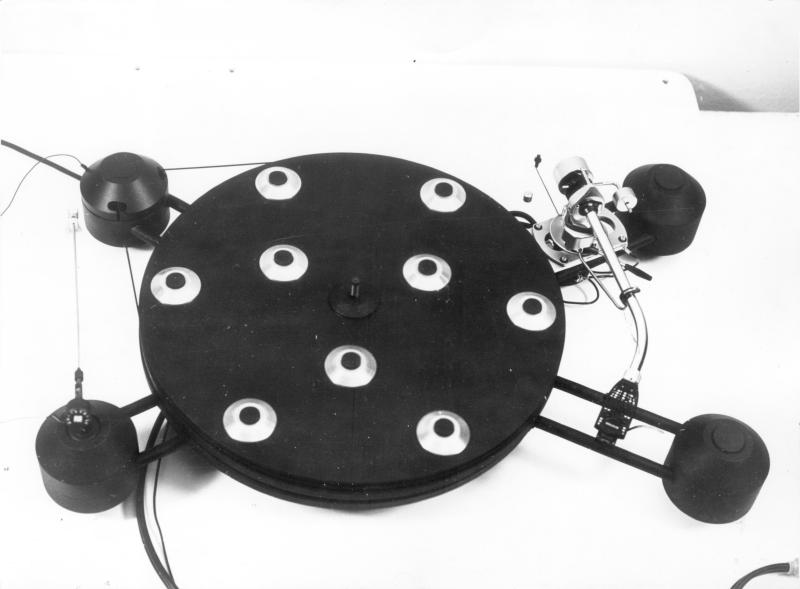

Oto kolejny gramofon wykonany gdzieś w okolicach roku 1982.

Była to kolejna mutacja gramofonu poprzednio zbudowanego.

Z wyglądu jest podobny, ale konstrukcyjnie to całkiem inna bajka.

Po pierwsze został zbudowany w całości z "walcówki" czyli nie wykorzystano w nim odlewów. Dzięki temu wykonanie go było jak na one czasy relatywnie tanie. Gramofon ma trzy "talerze" pierwszy wraz z nogami utworzonymi przez cztery sfazowane walce i rurki stanowi podstawę. Na niej stoi na sprężynach drugi talerz stanowiący subchasis. Do niego zamocowana jest tuleja łożyska talerza i podstawa pod ramię.

Napęd podobnie jak poprzednio znajduje się w jednej z nóg. Średnica talerza została zwiększona do bodajże 330 mm dzięki czemu płyta podparta jest na zewnętrznym obwodzie. (Dokładne wymiary da się bez problemu odtworzyć ze zdjęć). Większa niż 330 - 340 średnica talerza sprawia już kłopoty w zastosowaniu ramienia o tradycyjnej 9-calowej długości. Talerze wykonane są z płyty ze stopu alumninium typu PA i mają grubość 10 mm. Walce tworzące nogi wykonane są z pręta z analogicznego materiału.

Cała konstrukcja została pomalowana piecowym lakierem na tzw. "czarny mat rzucony"...

Dawcą napędu, zasilacza i łożyska talerza był któryś z produktów Foniki (chyba Daniel ?). Gramofon znikł mi z oczu w okolicach 1982 roku...

Zrobiony był jeden egzemplarz. Miał też pewnie jakąś nazwę, ale nie pamiętam już jaką...
